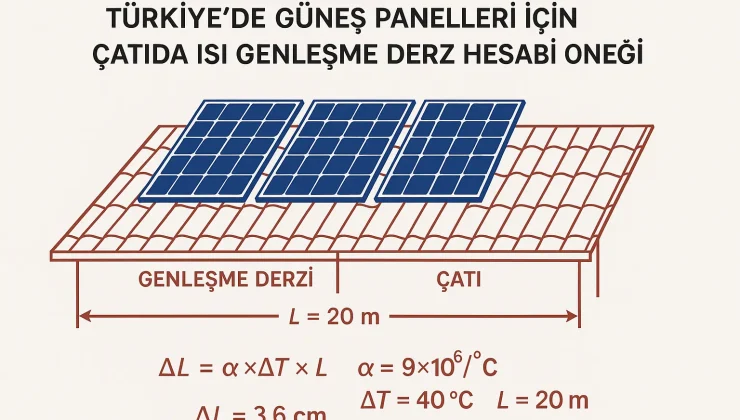

Türkiye’de Güneş Panelleri için Çatıda Isı Genleşme Derz Hesabı Örneği

Çatılara monte edilen güneş panelleri, hem iklim değişikliğinin hem de güneş enerjisi teknolojilerinin yaygınlaşmasıyla Türkiye’de hızla çoğaldı. Ancak çatıdaki malzemeler, gün içinde sıcaklık farklılıklarına bağlı olarak genleşip büzülür; bu durum, panel montaj raylarının ve bağlantı elemanlarının zarar görmesine yol açabilir. Bu makalede çatıda ısı genleşme derzi kavramını tanımlayıp, adım adım nasıl hesaplandığını, uygulamada nelere dikkat edilmesi gerektiğini örneklerle inceleyeceğiz.

Isı Genleşme Derzi Nedir?

Isı genleşme derzi (expansion joint), iki yapı elemanı arasında malzemenin ısınma sonucu boyut değiştirmesini tolere etmek amacıyla bırakılan boşluktur. Çatılarda bu boşluklar, ya panel ray sistemlerinde ya da taşıyıcı kirişlerde düzenli aralıklarla planlanır. Derzin temel işlevleri:

• Genleşme ve büzülme toleransı: Malzeme, düşük sıcaklıkta büzülüp yüksek sıcaklıkta genleşirken çatlamayı önler.
• Gerilme azaltma: Metal ray sistemlerinde oluşabilecek iç gerilmelerin dağılımını sağlar.
• Uzun ömür: Panellerin ve montaj aparatlarının ömrünü uzatır, bakım ihtiyacını düşürür.

Çatılarda Neden Önemli?

Türkiye iklimi, kışın –10 °C altına, yazın +60 °C üzerine varabilen yüzey sıcaklıkları oluşturabilir. Çelik montaj rayı için ısı genleşme katsayısı (α) yaklaşık 12×10⁻⁶ 1/°C iken; 70 °C’lik fark, 7.2 mm/ m boy değişimine neden olur. Örneğin 5 m’lik bir ray hattında toplamda 36 mm genleşme beklemek mantıklıdır. Derz bırakılmazsa:

• Vida ve cıvata bağlantılarında gevşeme,
• Ray yüzeyinde eğilme ve kalıcı şekil bozuklukları,
• Montaj ayağı ile çatı örtüsü arasında sızıntı (su kaybı)

gibi sorunlar ortaya çıkabilir.

Hesaplama Prensipleri

Termal Genleşme Katsayısı

Her malzemenin termal genleşme katsayısı α (alfa) vardır. Çelik için tipik değer:

αc¸elik=12×10−6  1/°Cα_{\text{çelik}} = 12 \times 10^{-6} \;\mathrm{1/°C}

Malzemenin uzunluğu L₀ ve sıcaklık farkı ΔT bilindiğinde genleşme miktarı ΔL:

ΔL=α×L0×ΔT\Delta L = α \times L_{0} \times \Delta T

Genleşme Mesafesinin Belirlenmesi

Derz mesafesi, gerekli toplam boşluk miktarını karşılayacak şekilde belirlenir:

Derz Genis¸lig˘i  =  ΔL+emniyet payı\text{Derz Genişliği} \;=\; \Delta L + \text{emniyet payı}

Emniyet payı olarak tipik %10–20 eklemek, hesaplama hatalarını ve beklenmeyen sıcaklık dalgalanmalarını kapsar.

Adım Adım Hesaplama Örneği

Girdi Verileri ve Koşullar

• Malzeme: Çelik montaj rayı
• Uzunluk (L₀): 5 000 mm
• Minimum yüzey sıcaklığı: –10 °C
• Maksimum yüzey sıcaklığı: +60 °C
• Emniyet payı: %15

ΔT = 60 °C – (–10 °C) = 70 °C

Formül Uygulaması

1. Termal genleşme miktarı:ΔL=12×10−6×5 000×70=4.2  mm\Delta L = 12 \times 10^{-6} \times 5\,000 \times 70 = 4.2 \;\mathrm{mm}
2. Emniyet payı eklenmiş toplam derz:Derz Genis¸lig˘i=4.2×(1+0.15)=4.83  mm\text{Derz Genişliği} = 4.2 \times (1 + 0.15) = 4.83 \;\mathrm{mm}

Sonuç Değerlendirmesi

Yaklaşık 5 mm’lik derz boşluğu bırakmak, 5 m’lik ray hattının tüm genleşmesini güvenle absorbe edecektir. Daha uzun ray sistemleri için bu değeri uzunluğa orantılı olarak ölçeklendirin.

Montajda Dikkat Edilmesi Gerekenler

• Derz noktasının konumu: Çatıda en uzun kesimde ve panel grupları arasında planlayın.
• Su yalıtımı: Derzin üzerine su sızdırmaz contalar yerleştirilmeli.
• Bakım aralıkları: Yılda bir kez derzi kontrol edip temizleyin; deformasyon var mı bakın.

Sıkça Sorulan Sorular (FAQ)

1. Isı genleşme derzi sadece çelik raylar için mi gerekli?
   Hayır, alüminyum ve kompozit montaj profillerinde de ısıl genleşme farklılıkları mutlaka hesaba katılmalıdır.
2. Çatıda kaç metre arayla derz bırakılmalıdır?
   Standart uygulama, her 6–8 m ray hattı uzunluğunda bir derzdir.
3. Emniyet payı neden %15 olarak alındı?
   Hesaplama ve saha şartlarındaki belirsizlikleri kapsayacak makul bir ekstra paydır.
4. Derz boşluğunu kapatmak sızıntıya neden olur mu?
   Uygun contalar ve su yalıtım bantları kullanılırsa, su sızdırmazlık korunur.
5. Meteorolojik veriler nereden alınabilir?
   Meteoroloji Genel Müdürlüğü’nün web sitesinden yerel çatı sıcaklık ortalamalarına bakabilirsiniz.
6. Farklı malzemeler için formül değişir mi?
   Sadece α değeri değişir; formül bütün malzemeler için aynıdır.

Sonuç ve Öneriler

Çatı montaj raylarının ve bağlantı elemanlarının güvenli bir şekilde çalışması, doğru hesaplanmış ısı genleşme derzi ile sağlanır. Türkiye şartlarında 5 m’lik ray hattı için yaklaşık 5 mm’lik boşluk, genleşme ve büzülmeyi emniyetle absorbe edecektir. Projenize başlamadan önce mutlaka malzeme veri sayfalarından α değerlerini kontrol edin ve saha sıcaklık aralıklarını güncel meteoroloji verileriyle doğrulayın. Böylece güneş enerjisi santralleriniz uzun ömürlü, güvenli ve verimli çalışacaktır.
